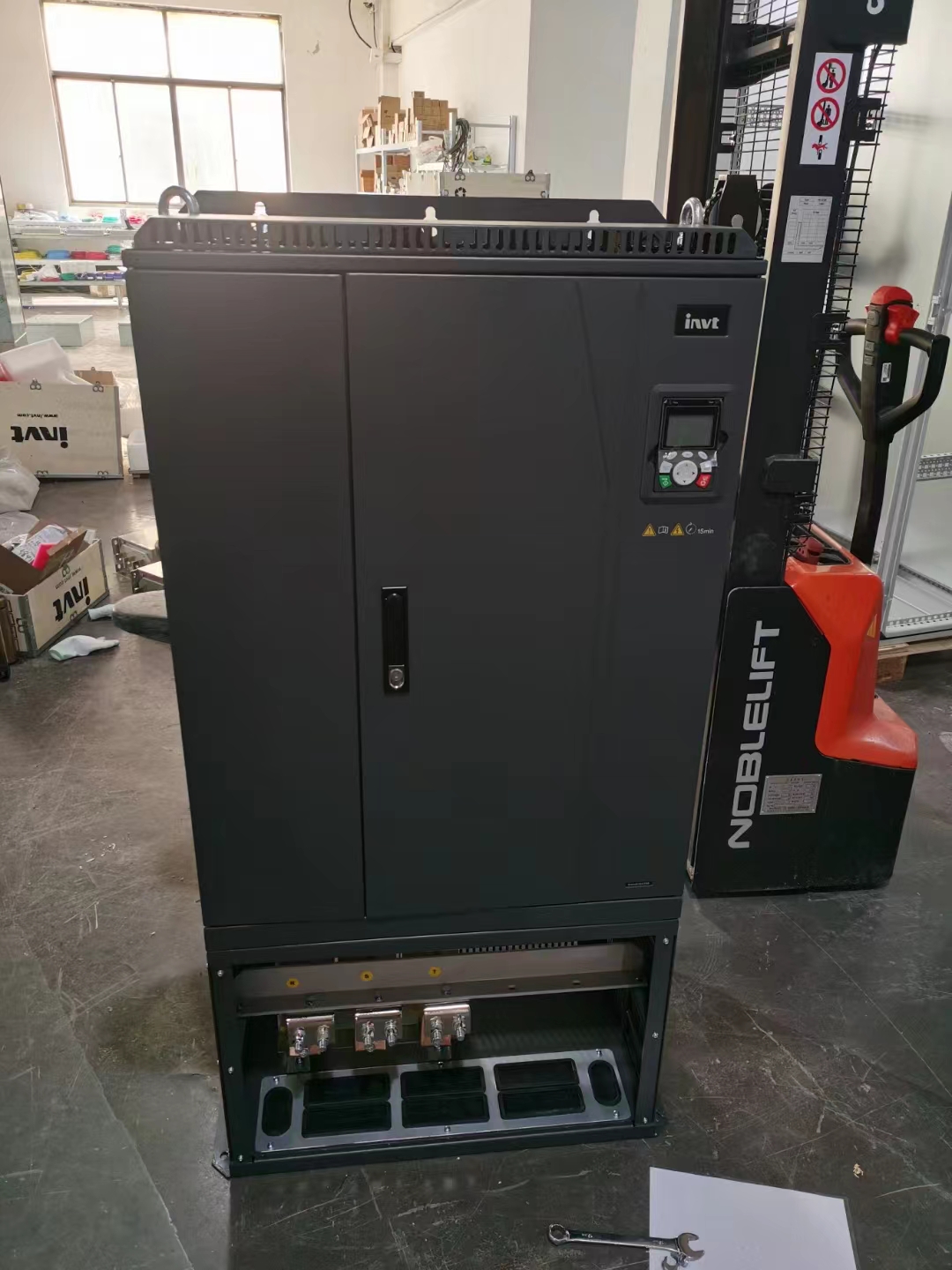

變頻器 （VFD ）的結構是工頻電源先整流成DC，再逆變成變壓變頻電源驅動電機。任何 VFD 都是一樣的，只要接在主電路和控制電路上。
一、主回路接線
1.電源應接在VFD的R、S、T端子上，不得接在VFD (U、V、W)上，否則VFD會損壞。布線后必須清理掉線頭的零碎，可能會導致異常、故障、失效，而且VFD必須始終保持清潔。在控制臺上打孔時，注意不要讓碎片粉末之類的東西進入VFD。
2.在端子+和PR之間，除了推薦的制動電阻選項，不要連接任何其他東西，否則不要短路。
3.電磁波干擾。VFD輸入/輸出(主回路)含有諧波成分，可能會干擾VFD附近的通信設備。因此，安裝可選的無線電噪聲濾波器FR-BIF或FRBSF01或FR-BLF線路噪聲濾波器以最小化干擾。
4.長距離接線時，由于接線寄生電容充電電流的影響，快速響應限流功能會降低，接在二次側的儀表會出現(xiàn)故障。因此，最大接線長度應小于規(guī)定值。當接線長度超過需要時，參數(shù)156應設置為1。
5.不要在VFD的輸出端安裝電源電容、浪涌抑制器和無線電噪聲濾波器。否則，VFD將會失敗，或者電容和浪涌抑制器將會損壞。
6、為了使電壓下降在2%以內，應使用合適類型的導線連接。當VFD與電機之間的接線距離較長時，特別是在低頻輸出的情況下，電機的轉矩會因主回路電纜的壓降而下降。
7、操作結束后，改變操作接線時，必須切斷電源10min以上，之后用萬用表檢查電壓。停電一段時間后，電容器上仍有危險的高電壓。
